BHDA 3.0-6.0 Series

Type: BHDA Heavy-Duty Series

Input Size:

Processed Materials:

Applications:

Detailed description

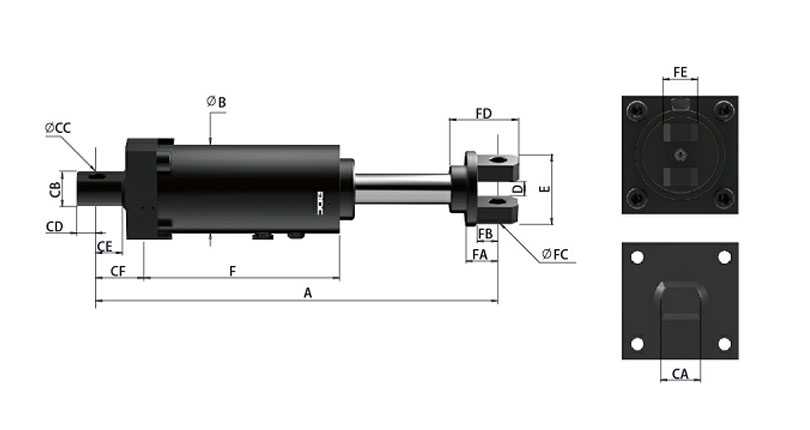

BHDA 3.0-6.0 Series(图1)

Parameters

Model	Stroke （mm） S	Max.Energy /Cycle （Nm/C） ET	Max.Energy /Hour (Nm/hr) ETC	Max. Damping Force （N） Fp	Nominal Recoil Force （N）	Flange Dimension （mm）			Weight （kg）
Model	Stroke （mm） S	Max.Energy /Cycle （Nm/C） ET	Max.Energy /Hour (Nm/hr) ETC	Max. Damping Force （N） Fp	Nominal Recoil Force （N）	SA	SB	Bolt Specification	Weight （kg）
BHDA3.0x2	50	9600	578500	22400	670	170	125	M20	21
BHDA3.0x3	75	1400	659000	22400	710	170	125	M20	22
BHDA3.0x5	125	24200	805700	22400	735	170	125	M20	25
BHDA3.0x8	200	35700	1021500	22400	755	170	125	M20	29
BHDA3.0x10	250	43200	1168300	22400	780	170	125	M20	32
BHDA4.0x2	50	15100	906000	355000	1200	250	197	M24	64
BHDA4.0x4	100	30200	1503152	355000	1200	250	197	M24	70
BHDA4.0x6	150	45300	1721000	355000	1200	250	197	M24	76
BHDA4.0x8	200	60400	1947562	355000	1200	250	197	M24	82
BHDA4.0x10	250	75400	2165410	355000	1200	250	197	M24	87
BHDA5.0x4	100	46700	1762621	550000	1760	275	220	M30	87
BHDA5.0x6	150	70000	2002337	550000	1760	275	220	M30	94
BHDA5.0x8	200	93500	2242053	550000	1760	275	220	M30	101
BHDA5.0x10	250	117000	2477070	550000	1760	275	220	M30	108
BHDA5.0x12	300	140000	2716786	550000	1760	275	220	M30	114
BHDA6.0x4	100	76500	2404568	900000	2750	330	260	M36	164
BHDA6.0x6	150	114000	2704389	900000	2750	330	260	M36	175
BHDA6.0x8	200	153000	3004211	900000	2750	330	260	M36	186
BHDA6.0x10	250	191000	3316025	900000	2750	330	260	M36	196
BHDA6.0x12	300	224000	3621843	900000	2750	330	260	M36	207

Dimension （Unit：mm）

Model	A	B	C	D	E	F	G	H	I	J	FA	FB	FC	FD	FE	FG
BHDA3.0x2	336	213	130	45	70	134	253	25	108	50	255	216	22	173	50	88
BHDA3.0x3	387	239	130	45	70	134	279	25	133	50	255	216	22	173	50	88
BHDA3.0x5	489	290	130	45	70	134	330	25	184	50	255	216	22	173	50	88
BHDA3.0x8	640	365	130	45	70	134	405	25	260	50	255	216	22	173	50	88
BHDA3.0x10	742	406	130	45	70	134	446	25	311	50	255	216	22	173	50	88
BHDA3.0x12	844	467	130	45	70	134	507	25	362	50	255	216	22	173	50	88
BHDA4.0x2	430	304	200	63	100	220	344	40	111	50	360	317	27	252	50	127
BHDA4.0x4	532	355	200	63	100	220	395	40	162	50	360	317	27	252	50	127
BHDA4.0x6	632	405	200	63	100	220	445	40	212	50	360	317	27	252	50	127
BHDA4.0x8	735	457	200	63	100	220	497	40	263	50	360	317	27	252	50	127
BHDA4.0x10	836	507	200	63	100	220	547	40	314	50	360	317	27	252	50	127
BHDA5.0x4	591	385	215	80	125	230	435	40	186	60	400	340	33	278	60	140
BHDA5.0x6	693	436	215	80	125	230	486	40	237	60	400	340	33	278	60	140
BHDA5.0x8	795	487	215	80	125	230	537	40	288	60	400	340	33	278	60	140
BHDA5.0x10	895	537	215	80	125	230	587	40	338	60	400	340	33	278	60	140
BHDA5.0x12	997	588	215	80	125	230	638	40	389	60	400	340	33	278	60	140
BHDA6.0x4	637	401	275	100	160	197	461	50	211	70	450	380	40	333	70	168
BHDA6.0x6	737	451	275	100	160	197	511	50	261	70	450	380	40	333	70	168
BHDA6.0x8	839	502	275	100	160	197	562	50	312	70	450	380	40	333	70	168
BHDA6.0x10	941	553	275	100	160	197	613	50	363	70	450	380	40	333	70	168
BHDA6.0x12	1043	604	275	100	160	197	664	50	414	70	450	380	40	333	70	168
